Λεπτομέρειες:
|
| Υλικό βάσεων: | FR-4 | Πάχος χαλκού: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Πάχος πινάκων: | 2mm | Ελάχιστο μέγεθος τρυπών: | 0.1mm |
| Ελάχιστο πλάτος γραμμών: | 0.065mm | Ελάχιστο διάστημα γραμμών: | 0.065mm |
| Λήξη επιφάνειας: | HASL | Όνομα προϊόντων: | Συστήματα διαχείρισης μπαταριών |
| Εφαρμογή: | πακέτα μπαταριών | Χρήση: | Πακέτα μπαταριών λιθίου |
| Αριθμός στρωμάτων: | 3 στρώματα | Επικοινωνία: | Αριθ. |

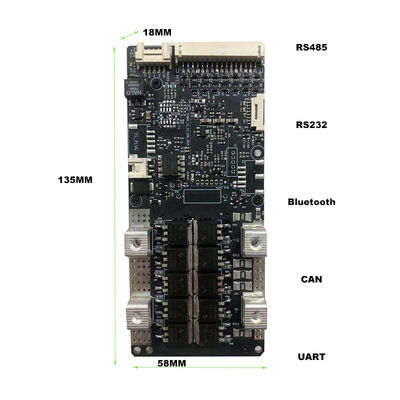

| Μέγεθος: | 135MM*58MM*18MM | Βάρος: | 0.185KG |
| Λειτουργία: | λειτουργία ισορροπίας | Χρώμα: | Ασήμι |
| Υλικό: | Alumimum | Πωλώντας μονάδες: | Ενιαίο στοιχείο |
| Ενιαίο μέγεθος συσκευασίας : | 13X8X9 εκατ. | Ενιαίο ακαθάριστο βάρος: | 0,300 κλ |
| Τύπος συσκευασίας: | πακέτο και χαρτοκιβώτιο φυσαλίδων | ||
| Επισημαίνω: | πακέτο BMS μπαταριών της δεκαετίας του '20,3S πακέτο BMS RS485 μπαταριών,72V η δεκαετία του '20 BMS 200A |
||

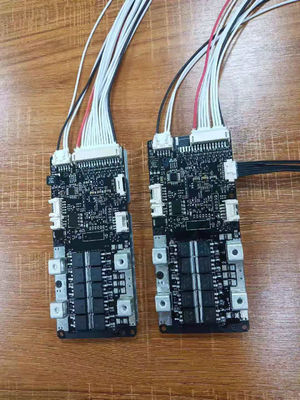

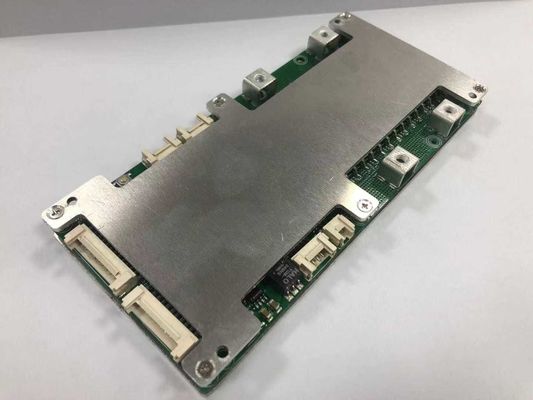

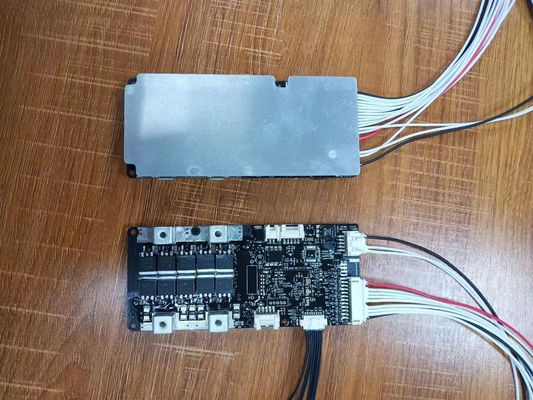

Η δεκαετία του '20 BMS 200A πακέτων BMS RS485 RS232 72V μπαταριών της 3s-ΔΕΚΑΕΤΊΑΣ ΤΟΥ '20 πινάκων μπαταριών BMS
Πώς να επιλέξει το σωστό πίνακα BMS;
1. Καθορίστε τον τύπο μπαταριών σας (ternary/NCM, λίθιο iron/LFP, λίθιο titanate/LTO) και καθορίστε
Ο αριθμός σειρών και οι παράλληλοι της μπαταρίας συσκευάζουν. Επιλέξτε σύμφωνα με τον αριθμό αλληλουχιών.
2. Καθορίστε εάν το πακέτο μπαταριών φορτίζεται και εκφορτίζεται στον ίδιο λιμένα ή στους διαφορετικούς λιμένες. Η χρέωση και η εκφόρτιση του ίδιου λιμένα είναι η ίδια γραμμή, αλλά ένας χωριστός λιμένας είναι μια ανεξάρτητη γραμμή χρέωση και εκφόρτιση.
3. Καθορίστε την τρέχουσα αξία που απαιτείται από τον πίνακα προστασίας: I=P/U. δηλαδή ρεύμα = ισχύς/τάση. Θυμηθείτε ότι αυτό είναι μόνο μια θεωρητική αξία. Στην πραγματικότητα. Χρησιμοποιούμε αυτήν την θεωρητική αξία ως αναφορά. Λαμβάνοντας υπόψη το φορτίο, ανηφορικός και ακριβώς το αρχικό περιβάλλον, γενικά δίτροχα ηλεκτρικά οχήματα επιλέγει περισσότερες από 2 φορές τη θεωρητική αξία. Τα τρίτροχα ηλεκτρικά οχήματα επιλέγουν περισσότερες από 3 φορές αυτήν την θεωρητική αξία. Τα τετράτροχα αργόστροφα οχήματα έχουν γενικά περίπου 3,5 φορές. Για τους αναστροφείς και την ενέργεια τα προϊόντα αποθήκευσης, 1,2 φορές είναι αρκετό. Ή αναφερθείτε στο τρέχον όριο του ηλεκτρικού ελεγκτή οχημάτων. εξασφαλίστε. Η τρέχουσα αξία του πιάτου φρουράς πρέπει να είναι μεγαλύτερη από την τρέχουσα οριακή τιμή ελέγχου.
Έξυπνη παράμετρος μπαταριών BMS:
|
|
Περιεχόμενο
|
Προδιαγραφή
|
Μονάδα
|
Παρατήρηση
|
|
Απαλλαγή
|
Συνεχές ρεύμα απαλλαγής
|
80
|
Α
|
|
|
Συν το ρεύμα απαλλαγής
|
240±20
|
Α
|
|
|
|
Δαπάνη
|
Κομμένη δαπάνη τάση |
54.6
|
Β
|
|
|
Ανώτατο ρεύμα δαπανών
|
30 (MAX)
|
Α
|
|
|
|
Πέρα από την προστασία δαπανών
|
Τάση ανίχνευσης υπερτίμησης
|
4.25±0.05
|
Β
|
|
|
Χρόνος καθυστέρησης ανίχνευσης υπερτίμησης
|
600±300
|
Κράτη μέλη
|
|
|
|
Τάση απελευθέρωσης υπερτίμησης
|
4.15±0.05
|
Β
|
|
|
|
Ισορροπία Portection
|
Τάση ανίχνευσης ισορροπίας
|
4.18
|
Β
|
|
|
Τάση ανίχνευσης απελευθέρωσης ισορροπίας
|
4.18
|
Β
|
|
|
|
Ρεύμα ισορροπίας
|
35±5
|
μΑ
|
|
|
|
Overdischarge Portection
|
Τάση ανίχνευσης Overdischarge
|
2.7±0.05
|
Β
|
|
|
Χρόνος καθυστέρησης ανίχνευσης Overdischarge
|
600±300
|
Κράτη μέλη
|
|
|
|
Τάση απελευθέρωσης Overdischarge
|
3.0±0.05
|
Β
|
|
|
|
Overcurrent Portection
|
Overcurrent τάση ανίχνευσης
|
100
|
MV
|
|
|
Overcurrent ρεύμα προστασίας
|
135±20
|
Α
|
|
|
|
Overcurrent χρόνος καθυστέρησης ανίχνευσης
|
600±300
|
Κράτη μέλη
|
μπορέστε να θέσετε σύμφωνα με το αίτημά σας
|
|
|
Όρος απελευθέρωσης
|
Συντομεύστε το φορτίο
|
|
|
|
|
Σύντομη προστασία
|
Όρος ανίχνευσης
|
Έξω σύντομοι κύκλοι φορτίων
|
|
|
|
Χρόνος καθυστέρησης ανίχνευσης
|
300±100
|
εμείς
|
|
|
|
Όρος απελευθέρωσης
|
Φορτίο περικοπών
|
|
|
|
|
Temp. προστασία
|
Πέρα από temp προστασίας δαπανών.
|
-20~50
|
℃
|
μπορέστε να θέσετε σύμφωνα με το αίτημά σας
|
|
Πέρα από temp προστασίας Disharge.
|
-20~70
|
|
|
|
|
Εσωτερική αντίσταση
|
Ο κύριος βρόχος ηλεκτρίζει την αντίσταση
|
≤10
|
mΩ
|
|
|
Τρέχουσα κατανάλωση
|
Το ρεύμα καταναλώνει σε κανονική λειτουργία
|
≤100
|
UA
|
|
|
|
Ρεύμα ύπνου (πέρα από την απαλλαγή)
|
≤20
|
UA
|
|
|
Temp εργασίας.
|
Temp. σειρά
|
-20/80
|
℃
|
|
