Λεπτομέρειες:
|
| λέξεις κλειδιά: | Πίνακας μπαταριών BMS | Υλικό βάσεων: | FR-4 |
|---|---|---|---|
| Πάχος χαλκού: | 1/2OZ 1OZ 2OZ 3OZ | Πάχος πινάκων: | 2mm |
| Ελάχιστο μέγεθος τρυπών: | 0.1mm | Ελάχιστο πλάτος γραμμών: | 0.065mm |
| Ελάχιστο διάστημα γραμμών: | 0.065mm | Λήξη επιφάνειας: | HASL |
| Όνομα προϊόντων: | Συστήματα διαχείρισης μπαταριών | Εφαρμογή: | πακέτα μπαταριών |
| Χρήση: | Πακέτα μπαταριών λιθίου | Αριθμός στρωμάτων: | 1-2-4-6 στρώματα |
| Επικοινωνία: | Αριθ. | Μέγεθος: | 125*62*17MM |
| Βάρος: | 0.185KG | Πωλώντας μονάδες: | Ενιαίο στοιχείο |
| Ενιαίο μέγεθος συσκευασίας : | 13X8X9 εκατ. | Ενιαίο ακαθάριστο βάρος: | 0,300 κλ |
| Τύπος συσκευασίας: | πακέτο και χαρτοκιβώτιο φυσαλίδων | Εμπορικό σήμα: | PASSIONAL |
| Επισημαίνω: | πίνακας μπαταριών BMS 21S 72V 70A,πίνακας 21S 72V λίθιου BMS,Πίνακας μπαταριών BMS με την ισορροπία |
||
Η μπαταρία BMS λίθιου 21S 72V 70A επιβιβάζεται στον κοινό λιμένα με την ισορροπία
Επιλογή του πίνακα BMS:
1. Καθορίστε τον τύπο μπαταριών σας (ternary/NCM, λίθιο iron/LFP, λίθιο titanate/LTO) και καθορίστε τον αριθμό σειρών και παραλλήλου στο πακέτο μπαταριών. Επιλέξτε σύμφωνα με τον αριθμό σειράς.

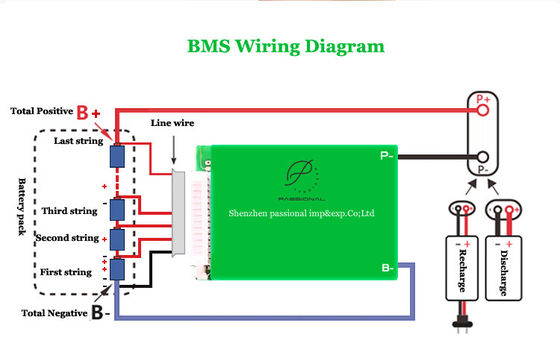

2. Καθορίστε εάν το πακέτο μπαταριών φορτίζεται και εκφορτίζεται στον ίδιο λιμένα ή στους διαφορετικούς λιμένες. Ο ίδιος λιμένας είναι το ίδιο καλώδιο για τη χρέωση και την εκφόρτιση, αλλά χωριστοί λιμένες ένας για το ανεξάρτητο κύκλωμα της σκέψης δαπανών και απαλλαγής.
3. Καθορίστε την τρέχουσα αξία που απαιτείται από τον πίνακα προστασίας: I=P/U. Αυτός είναι τρέχων = ισχύς/τάση. Θυμηθείτε, αυτό είναι μόνο μια θεωρητική αξία. Στην πραγματικότητα. Χρησιμοποιούμε αυτήν την θεωρητική αξία ως αναφορά. Εξετάζοντας το φορτίο, ανηφορικός και ακριβώς αρχικό περιβάλλον, υπάρχουν γενικά περισσότερες επιλογές για τα δίτροχα ηλεκτρικά οχήματα περισσότερο από δύο φορές η θεωρητική αξία. Τα τρίτροχα ηλεκτρικά οχήματα επιλέγουν περισσότερες από 3 φορές αυτήν την θεωρητική αξία. τέσσερα αργόστροφα οχήματα ροδών έχουν γενικά περίπου 3,5 φορές. Για τους αναστροφείς και την ενέργεια τα προϊόντα αποθήκευσης, 1,2 φορές είναι αρκετό. Ή αναφερθείτε στο τρέχον όριο του ηλεκτρικού ελεγκτή οχημάτων. εξασφαλίστε. Η τρέχουσα αξία της ασπίδας πρέπει να είναι μεγαλύτερη από την τρέχουσα οριακή τιμή ελέγχου.
Παράμετρος πινάκων μπαταριών BMS:
|
Πέρα από την προστασία δαπανών
|
Τάση ισορροπίας
|
||
|
Τάση ανίχνευσης υπερτίμησης
|
4.25±0.05V | Τάση ανίχνευσης ισορροπίας | 4.18V |
|
Χρόνος καθυστέρησης ανίχνευσης υπερτίμησης
|
1s | Τάση ανίχνευσης απελευθέρωσης ισορροπίας | 4.18V |
| Τάση απελευθέρωσης υπερτίμησης | 4.154±0.05V | Ρεύμα ισορροπίας | 30±5mA |
|
Προστασία πέρα-απαλλαγής
|
Overcurrent προστασία | ||
|
Τάση ανίχνευσης πέρα-απαλλαγής
|
2.7±0.01V
|
Overcurrent ρεύμα προστασίας | - |
| Χρόνος καθυστέρησης ανίχνευσης πέρα-απαλλαγής |
IMS
|
Overcurrent χρόνος καθυστέρησης ανίχνευσης | 1s |
| Τάση απελευθέρωσης πέρα-απαλλαγής |
3.0±0.1V
|
Όρος απελευθέρωσης
|
Συντομεύστε το φορτίο |
| Σύντομη προστασία κύκλων | Temp. Προστασία | ||
| Όρος ανίχνευσης | Έξω σύντομοι κύκλοι φορτίων | Temp προστασίας δαπανών. | 5-50°C |
| Χρόνος καθυστέρησης ανίχνευσης | 300±30 | Temp προστασίας απαλλαγής. | 20-70°C |
| Όρος απελευθέρωσης | Φορτίο περικοπών | Θερμικός αισθητήρας NTC | |
|
Μόνος-κατανάλωση
|
Temp εργασίας.
|
||
| Τρέχουσα κατανάλωση σε κανονική λειτουργία | <100ua> | Θερμοκρασία. σειρά | -40/80℃ |
| Ρεύμα ύπνου (πέρα-απαλλαγή) | ≤20uA | ||
| Προδιαγραφή | Το MOS αντιστέκεται την τάση | Πρότυπο | Size/mm | Weight/g |
| Κοινός λιμένας NCM 21S72V30A με την ισορροπία | 100V | 25A | 125*62*12 | 1800g |
| Κοινός λιμένας NCM 21S72V35A με την ισορροπία | 100V | 25A | 125*62*12 | 185g |
| Κοινός λιμένας NCM 21S72V45A με την ισορροπία | 100V | 25A | 125*62*17 |
190g
|
| Κοινός λιμένας NCM 21S72V50A με την ισορροπία |
100V
|
25A | 125*62*17 | 195g |
| Κοινός λιμένας NCM 21S72V60A με την ισορροπία | 100V | 25A | 125*62*17 | 200g |
| Κοινός λιμένας NCM 21S72V70A με την ισορροπία | 100V | 25A | 125*62*17 | 210g |
| Κοινός λιμένας NCM 21S72V100A με την ισορροπία | 100V | 25B | 176*68*17 | 380g |
| Κοινός λιμένας NCM 21S72V120A με την ισορροπία | 100V | 25B | 176*68*17 |
390g
|
| Κοινός λιμένας NCM 21S72V140A με την ισορροπία | 100V | 25B | 176*68*17 | 410g |
| Κοινός λιμένας NCM 21S72V200A με την ισορροπία | 100V | 25B | 176*68*17 | 430g |
Εισαγωγή εργοστασίων πινάκων μπαταριών BMS:
Η Co. εισαγωγών & εξαγωγής Paisheng Shenzhen, ΕΠΕ ειδικεύεται στην παραγωγή των διάφορων λίθιο-ιονικής μπαταριών 3.7V και 3.2V, των φορτιστών, της μπαταρίας BMS και των πακέτων μπαταριών, κ.λπ. Τα προϊόντα χρησιμοποιούνται ευρέως στα ψηφιακά προϊόντα, τους φορητούς προσωπικούς υπολογιστές, τα ηλεκτρικά και ηλεκτρονικά προϊόντα, τον ανάβοντας εξοπλισμό, τα παιχνίδια, τις οικιακές συσκευές και τον εξοπλισμό έκτακτης ανάγκης. Έχουμε περισσότερο από 10 έτη εμπειρίας κατασκευής μπαταριών, μπορούμε να συγκεντρώσουμε τις μπαταρίες και τις μπαταρίες σύμφωνα με το σχέδιο και τις απαιτήσεις σας.
